AI 读图纸为什么总是偏科：文字看得懂，计数和空间关系却不可靠

AI 读工程图纸，已经进入了一个容易被误判的阶段。

它能很快读出标题栏、房间名称、构件编号和尺寸文字，回答也像一个熟悉图纸的人。可一旦问题变成“门窗到底有多少”“这根梁连接了哪些柱”“这个详图索引指向哪里”，可靠性就会明显下降。

这不是简单的“模型还不够聪明”。工程图纸理解本来就由多种不同能力组成：文字提取、文字与对象绑定、符号识别、完整计数、几何计算、空间拓扑、跨图引用，以及最后的工程验证。它们没有同步成熟。

更准确的判断是：当前多模态模型已经是不错的图纸文档助手，但还不是可靠的图纸推理器。

这条边界，直接影响企业怎么选工具、怎么设计试点，也决定哪些工作可以先交给 AI，哪些工作必须配解析器、计算工具和人工复核。

一次看起来不错的测试，为什么仍然不能放手

7 月 16 日，我们用同一张自制样张测试了日常订阅的 ChatGPT 和 Gemini。两款产品都能较完整地读出标题栏、轴网、构件编号、尺寸和数量，人工评分分别为 7/10 和 8/10。

如果只看总分，这已经相当可用。

但按照我们事先设置的测试红线，两者都不能直接进入无人复核流程：一个把并不相邻的房间说成相邻，另一个把图中没有直接标明的空间解释成“公共区”，并继续推导采光、荷载和施工影响。

基础字段读得准，空间关系仍会越界。这个结果不是为了说明哪款模型更强。样张简单、每款产品只测试一次，而且没有记录底层模型的准确版本，不能把它包装成模型排行榜。

它真正暴露的是一种能力结构：图纸上的文字越清楚，任务越接近普通文档提取，模型表现通常越好；任务越依赖符号遍历、精确位置、对象连接和跨页状态，错误越难靠语言流畅度发现。

研究基准也观察到了相似的坡度。

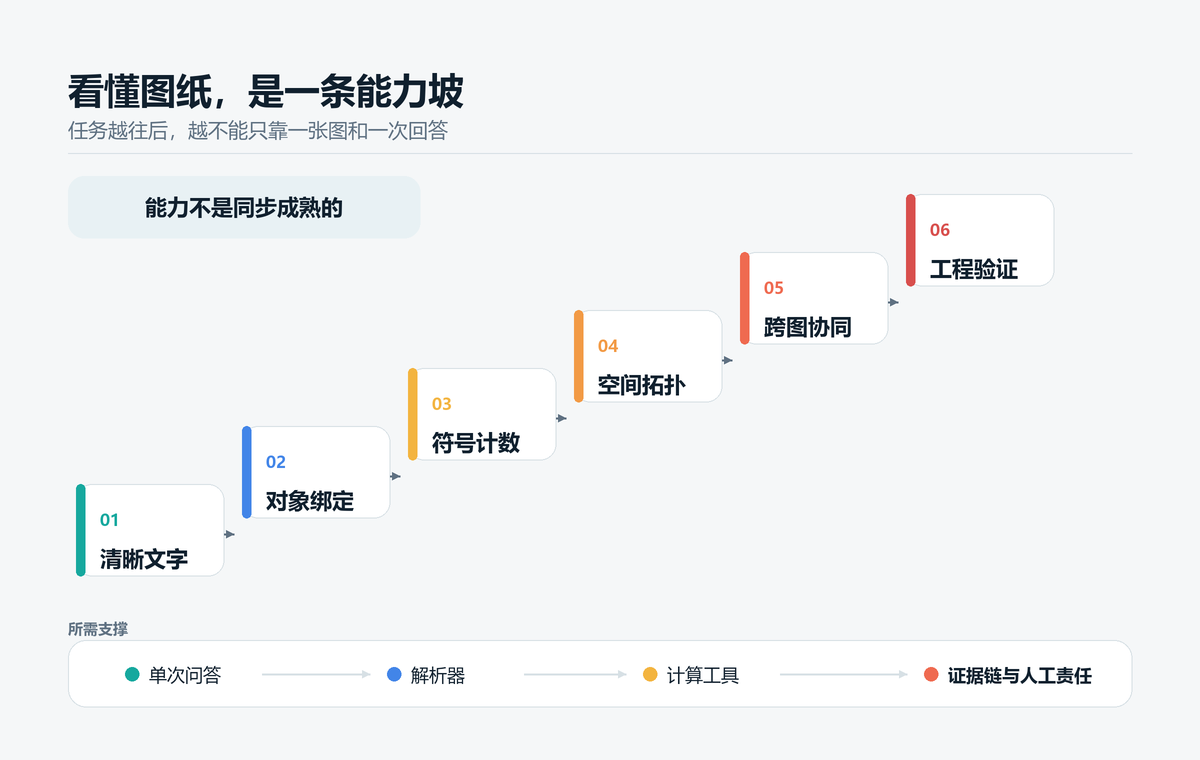

“看懂图纸”不是一个能力，而是一条坡

2026 年 1 月发布的 AECV-Bench（arXiv:2601.04819）预印本，专门评测多模态模型对建筑与工程图纸的理解。它包含 120 张平面图的对象计数，以及覆盖文字提取、实例计数、空间推理和比较推理的 192 组图纸问答。

论文报告的结果很有代表性：文字和 OCR 类问答最高可到 0.95 准确率；空间推理处于中间；门窗等符号的可靠计数仍不稳定，常见准确率在 0.40—0.55。这里的数字来自该论文的统一实验，不代表所有图纸、所有模型版本或企业自己的输入链路，但它说明用一个总分描述“图纸理解能力”会掩盖问题。

更适合工程场景的划分是：

越往下，任务越不能只靠一张图和一次自然语言回答完成。

标题栏里的“图号”“比例”“日期”通常有明确文字区域。门的数量却要求模型先识别不同画法的门，再遍历整张图，区分单扇、双扇、滑门和图例，避免漏计、重计。空间关系还要进一步判断对象是否相邻、连接、包含或仅仅在二维投影上接近。

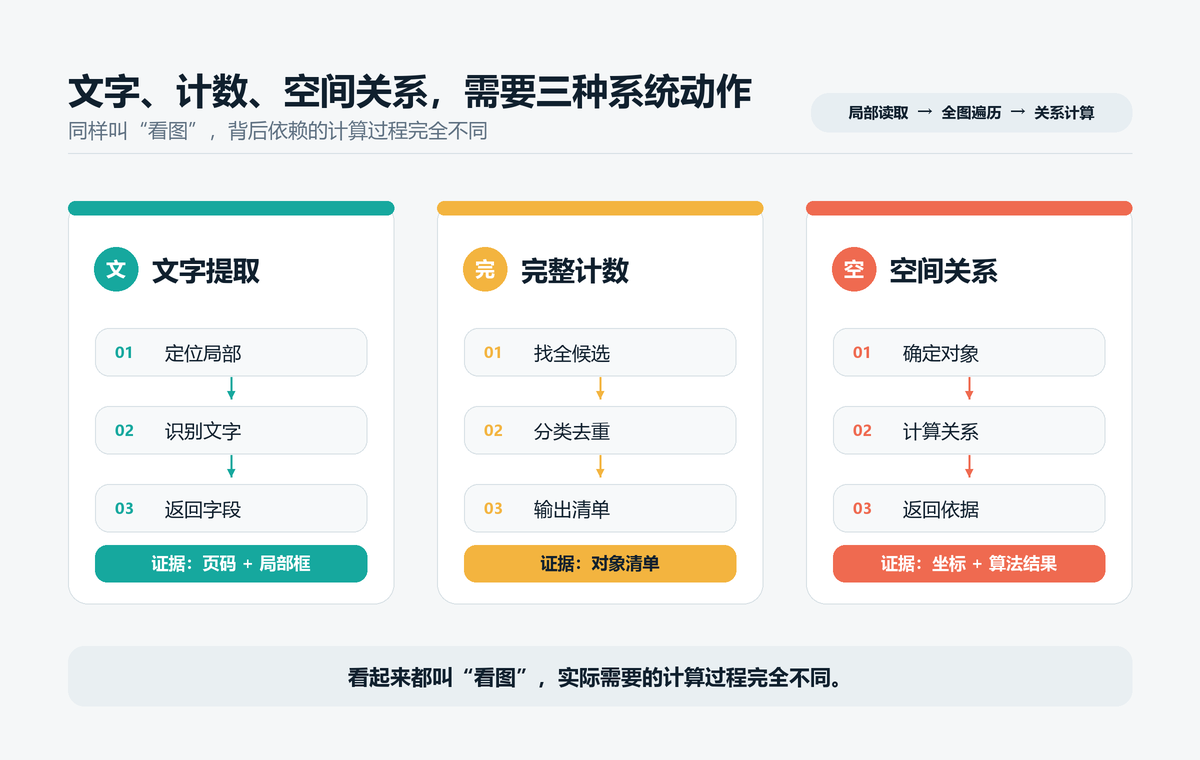

这些任务对人来说都叫“看图”。对系统来说，它们需要的计算过程完全不同。

为什么文字容易，计数仍然会错

文字提取有一个天然优势：答案通常就在局部区域里。

模型看到标题栏，识别出“结构平面图”“1:100”“A 版”，就能形成结果。即使上下文不完整，局部文字也常常足以回答问题。

计数不是局部任务。

要回答“有多少樘门”，系统必须完整扫描图面，并在同一套规则下处理所有候选对象。任何一次漏看、重复、分类错误，都会改变最终数字。图纸密度增加后，小符号、重叠线、引出线、旋转文字和相似图例还会互相干扰。

这也是为什么一个模型可能正确列出多个门窗编号，却给出错误总数。它表现出了识别能力，却没有完成可靠的全图遍历。

在工程工作流里，只有总数还不够。系统还应保留对象清单，让复核者知道“12 樘门”具体对应哪 12 个位置。没有对象级证据的精确数字，看起来省事，实际上最难检查。

在工程系统里，可以把门窗、构件和设备计数拆成两步：先由视觉检测或 CAD 解析器形成候选对象，再让模型结合图例和上下文完成分类、解释与异常提示。这是我们的设计建议，不代表所有图纸都适用；最终数字仍要能够回到对象清单逐项复核。

给了坐标，也不等于模型会算几何

一个常见设想是：既然从图片读图不稳定，把 DWG 转成 JSON，把坐标直接交给大模型，问题就解决了。

结构化输入确实有价值。它可以减少小字、分辨率、线型和视觉缩放造成的部分损失，也能让图层、块、文字、尺寸和坐标成为可查询字段。

但它解决的是“模型能否拿到信息”，没有自动解决“模型能否稳定计算”。

FloorplanQA（arXiv:2507.07644）的主实验用 JSON 提供室内对象的坐标和尺寸，并在部分 HSSD 布局上用等价 XML 做格式消融，测试距离、视角、放置、可见性、自由空间和最短路径等任务。模型面对的不是模糊图片，而是已经结构化的几何数据。

论文仍观察到明显的任务坡度。在轴对齐的合成布局上，一些距离和视角任务平均准确率可达 75%—95%；换成包含复杂多边形的 HSSD 布局后，相关准确率降到 35%—60%；需要几何并集、搜索或多步避障的优化与规划任务，平均准确率只有 5%—45%。

论文还报告，在一个成对距离任务上，为 GPT-4.1 接入 Python 解释器后，准确率从 56% 提高到 99%。这些结果进一步说明，给模型坐标和让系统可靠完成几何运算，是两件事。

这些数字同样只适用于该预印本的任务、容差和模型设置。它们更重要的启示不是“哪个模型得分高”，而是：坐标是一种输入，几何运算是一种能力，两者不能混为一谈。

距离、相交、包含、碰撞、连通和最短路径，本来就有成熟的确定性算法。让大模型直接在长文本坐标中反复心算，既浪费能力，也难以验证。

更合理的分工是：模型负责理解问题、选择工具、组织步骤和解释结果；几何引擎负责计算；系统保留输入参数、执行过程和返回结果，交给人复核。

单页问答，离真实工程任务还有多远

真实项目很少只问一张图。

工程师要在总说明、平面图、剖面图、节点详图、材料表、规范和计算书之间来回核对。一个详图索引要找到目标图纸，一个构件编号要关联设计说明，一处变更还可能影响多个专业。

2026 年 3 月发布的 AEC-Bench（arXiv:2603.29199）预印本，把任务分成单页图纸内部、同一套图纸内跨页，以及图纸、规范和送审资料之间三个层级。其公开版本包含 9 类任务、196 个实例，覆盖详图技术审查、标题与引注核验、跨图引用解析与追踪、图纸目录一致性、规范—图纸同步以及送审资料复核等场景。

这个基准评测的是能够浏览文件、调用工具并产生结果的智能体系统，不是聊天窗口里单独的一次识图。它提示企业，随着任务从“这张图写了什么”升级为“这一套资料是否互相一致”，系统还需要文件检索、页码定位、跨图状态、完整遍历和结果留痕。

到了结构计算等高风险任务，最终文字甚至不该成为主要验收对象。

7 月 16 日发布的 StructureClaw（arXiv:2607.14896）预印本提出了一个更严格的评测方式：一个场景只有在所需产物和执行断言全部通过时才算成功。它构造了 150 个受控场景；在其中 50 个标准案例上，10 种智能体—模型配置的平均成功率，从通用技能模式的 56.8% 提高到完整工作流配置的 88.6%。

这不证明某套系统已经适合直接承担工程责任。论文也指出，无效数值输入的安全处理、多模态结构模型重建等问题仍是瓶颈。这里比较的是整套工作流配置，技能路径、先验、产物要求和校验指导同时发生了变化，而且每个场景只运行一次，不能把 31.8 个百分点归因于某一个组件。

它说明的是另一件事：把要求、模型、计算、校核和报告做成可执行产物，比只检查最终回答是否流畅，更容易暴露真实失败。

企业验收时，不要从“自动审图”开始

如果一开始就让 AI “找出整套图纸的所有问题”，很难知道它漏了什么，也无法区分错误来自输入、识别、检索、计算还是专业判断。

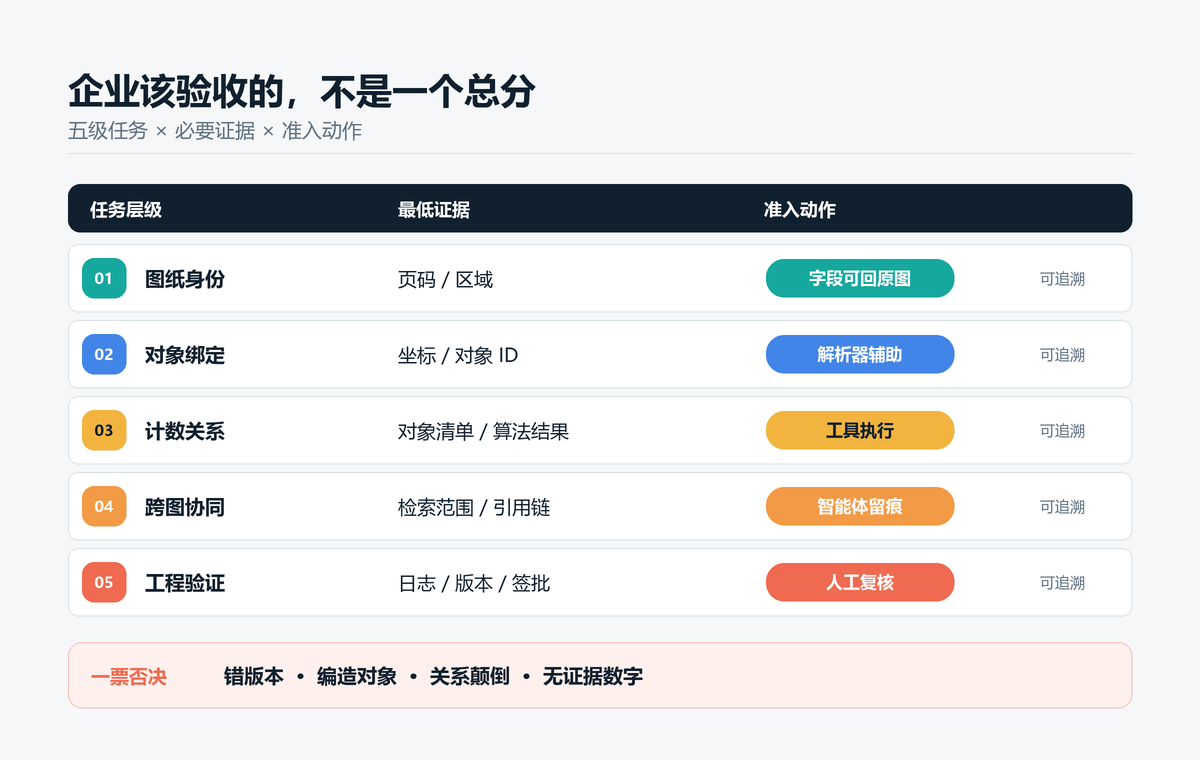

更稳的试点顺序，应沿着能力坡度逐级推进。

第一级：文字和图纸身份

先验收图名、图号、版本、日期、比例、专业和修订记录。每个字段要有页码或区域证据，看不清时允许返回“无法确认”。

第二级：对象和文字绑定

再测试轴网、构件、门窗、设备、尺寸和材料标注。不能只列名称，还要说明它位于哪一页、哪个轴网或哪个局部区域。

第三级：计数和关系

计数必须同时输出对象清单；空间问题要逐项给出起点、终点和关系证据。把“相邻”“连接”“包含”“对齐”分别测试，不要混成一句宽泛提问。

第四级：跨图和跨文档

测试详图索引、目录与标题栏、图纸与说明、图纸与计算书之间的对应关系。此时要记录检索范围，避免系统只查到部分文件却给出全局结论。

第五级：工具执行和人工复核

涉及精确几何、数量计算、规范校验和结构分析时，要求系统调用相应工具，保留输入、版本、执行日志和异常状态。AI 的工程结论只能作为待复核项，不能因为表达完整就自动进入签批。

每一级都应设置失败红线：读错版本、编造对象、把空间关系说反、给出无法回溯的精确数量，或者在证据不足时判断“安全”“合规”，都应直接拦截，而不是用其他题目的高分抵消。

采购的对象，应当是系统而不是模型名称

同一个基础模型，接入不同的图纸解析器、几何工具、文档检索和证据记录后，工程表现可能完全不同。反过来，再强的模型，如果只接收一张被压缩的整页截图，也会在小字、符号遍历和精确定位上丢失信息。

所以，企业采购或自建图纸 AI 时，至少要问清楚：

• 系统实际接收的是截图、PDF，还是保留图层和对象的结构化数据？
• 每个数量和关系能否回到具体对象、坐标或图纸区域？
• 精确几何与专业计算由什么工具完成？
• 系统如何记录缺失输入、不确定项和工具失败？
• 模型、解析器、规则和数据版本变化后，是否重新跑过本单位测试集？
• 哪些结论必须由专业人员确认，系统能否阻止未经复核的结果继续流转？

如果这些问题没有答案，换一个更大的模型，通常只能让回答更像结论，不能让结论更可验证。

先从可核验的小任务开始

企业不必等到 AI 能独立审完整套图纸才开始试点。可以先让它整理图纸身份、提取对象清单、关联索引和生成待复核问题。但每向下走一级，都要补上对应的工具、证据和人工责任。

验收的目标也应随之改变：不问模型“看懂了吗”，而要检查它看到了什么、怎么算的、漏了什么，以及人能不能回到原图确认。

参考资料

• Kondratenko, Aleksei, et al. AECV-Bench: Benchmarking Multimodal Models on Architectural and Engineering Drawings Understanding, arXiv:2601.04819，2026。
• Rodionov, Fedor, et al. FloorplanQA: A Benchmark for Spatial Reasoning in LLMs using Structured Representations, ICML 2026（arXiv:2507.07644v4，首次提交于 2025 年）。
• Mankodiya, Harsh, et al. AEC-Bench: A Multimodal Benchmark for Agentic Systems in Architecture, Engineering, and Construction, arXiv:2603.29199，2026。
• Qin, Sizhong, et al. StructureClaw: Traceable LLM Agents and an Executable Benchmark for Structural Engineering Workflows, arXiv:2607.14896，2026。
